稀釋通道采樣器

設備結構：

研究實驗過程中，開發組利用大型計算機對稀釋艙高度、直徑、進樣口、混合氣入口等進行了不同結構下的模擬，研究它們對稀釋效果的影響；同時對采樣器濃度場、速度場、粒徑布樣、混全氣速度等進行了優化，使其充分滿足大氣模擬實驗環境。

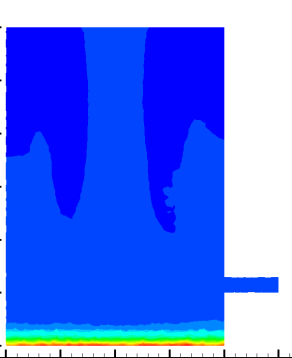

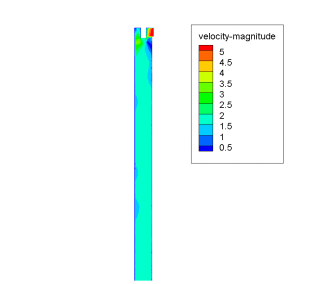

    圖1. 采樣器濃度場模擬示意圖           圖2. 采樣器速度場模擬示意圖

經反復實驗，結構優化，ZDA-PDSI-03P型稀釋通道采樣器的設計結構在考慮便攜性、操作簡便性的基礎上達到最優，具有較高的采樣效率及稀釋比，在固定源排放源譜分析中具有較高的實用價值。

設備清單：

1. 系統主機及氣路控制數據采集系統一套、稀釋混合停留艙及稀釋空氣過濾系統一套、切割采樣系統一套、煙道采樣探頭一套各型號采樣嘴一套、連接部件及采樣槍支架；

2. 操作維護手冊一份；

3. 出廠檢測報告一份；

4. 合格證一份；

5. 密封O型圈：若干；

技術參數：

1. 工作環境：

1) 防護等級：IP65；

2) 工作電壓：220VAC   2000W

3) 工作溫度：-10-45°C

4) 濕度環境：< 95%   無冷凝水

5) 在溫度（0-70度）、濕度（< 95%）環境下，能夠正常工作。

2. 技術參數：

1) 7寸彩色觸摸屏

2) 煙塵采樣槍：外徑60mm，耐高溫采樣探頭（可達 400 攝氏度），自帶加熱溫控模塊，溫控傳感器檢測精度不大于±2%，標配采樣嘴入口直徑包括2mm，2.5mm，3mm，3.5mm，4mm，5mm，6mm，7mm，偏差不大于±0.1mm

3) 稀釋停留倉（加熱保溫）

a) 稀釋比例控制范圍：一級稀釋比：1：1~10：1，二級稀釋比：1：1~10：1，兩級稀釋比1:1~100:1連續可調，比例穩定；

b) 采樣流量測量范圍：0~150L/min，分辨率：≤0.1L/min，誤差不大于±1.5%。

c) 煙氣溫度測量范圍：連續跟蹤檢測，精度±１℃；

d) 稀釋氣流量測量范圍：0~100L/min（可定制），分辨率：0.1L/min；

e) 稀釋停留艙濕度范圍：0~100%RH，測量誤差不大于±3%；

f) 停留溫度控制范圍：可控溫度范圍：一級0~200℃，二級0~50℃，誤差±２℃；

g) 稀釋系統壓力范圍：稀釋氣壓力：0~0.6MPa，分辨率：≤0.1Kpa，精度：±2.5%；

4) 混合氣停留時間：不小于30S（可定制）；

5) 四通道流量：16.67L/min，流量測量誤差不大于±2%。

6) 煙塵采樣流量：0~35L/min， 分辨率： ≤0.1L/min，測量誤差不大于±2%；

7) 四通道壓力范圍：-50KPa~0，分辨率：≤0.01Kpa，誤差不大于±2%；

8) 稀釋氣過濾效率：0.01μm，過濾后的空氣PM2.5濃度小于3μg/m3，稀釋空氣相對濕度不大于20%，對粒徑為0.3μm的顆粒物去除效率不小于 99%；

9) 停留樣品流速：66.68L/min；

10) 濾膜：47mm，四通道設計，配備PM10、PM2.5撞擊式切割器，采集的膜樣品顆粒物均勻分布，多通道測試，質量相對標準偏差不大于15%；

11) 混合均勻性：20:1時，測試點平均偏差不大于5%；

12) 換膜裝置：實現快速簡便換膜；

13) 采樣加熱溫度不小于200度（可定制）；

14) 主要材料：輕型航空材料，航空級防腐涂層處理工藝，耐酸堿、高溫、高濕等腐蝕，對目標物測定不產生干擾；

15) 表面處理：噴塑；

技術特點：

1) 系統組成：顆粒物稀釋通道采樣器主要由控制系統、采樣系統、切割器、稀釋混合艙、停留反應艙、采樣泵、空氣過濾系統、外部連接部件、防水防塵便攜箱等組成。可模擬固定源或移動源產生的高溫排放物到大氣環境中的冷卻、稀釋、凝結過程，按照一定的稀釋比實現對排放的分粒徑稀釋采樣；

2) 專業性應用：可廣泛應用于煙氣分粒徑顆粒物（PM2.5和PM10）,可過濾顆粒物及可冷凝顆粒物的稀釋采樣。特別針對移動源（機動車、船舶）排放的采樣以及固定源（餐飲、燃燒鍋爐）排放的采樣設計，通用47mm濾膜，4通道切割，快捷的濾膜更換裝置，大的稀釋比，實現對PM2.5、OC、EC、SVOC等的稀釋采樣，是用于分徑粒采樣，大氣顆粒物特征譜研究及來源解析工作的專用采樣設備；

3) 便攜式設計：結構緊湊輕便，稀釋比大，現場連接方便快捷，不同于傳統稀釋采樣器；

4) 模塊化設計：按系統結構進行模塊化分隔，專用防水、密封連接件連接，方便現場攜帶、組裝使用，適合中國國情及排放源現場采樣環境；

5) 整體系統沒有相對滑動摩擦，稀釋比不會因為運行磨損產生改變；

6) 稀釋氣與樣品氣采用環形氣流設計，減少對設備的腐蝕，提高混合效率，縮短采樣周期；

7) 可實現等速采樣，采樣探頭與稀釋路徑直管柔性、防靜電、耐熱、保溫設計，便于操作，同時減少慣性顆粒損失；

8) 配置加熱裝置，自帶加熱可調溫控模塊，控制精度：±2℃，可實時設定和顯示采樣環境溫度及設定溫度等；

9) 稀釋系統可對采樣加熱保溫，溫度進行實時監控，模擬排放顆粒物進入大氣形成污染的過程，針對高濃度、高溫、高飽和氣溶膠進行等控溫稀釋，最大限度模擬二次顆粒物形成過程，減少因采樣設備造成的污染物析出；

10) 混合室、停留室防腐蝕設計（專利設計）稀釋比可隨意設定，采樣效率高，稀釋冷凝漿液滴可收集；

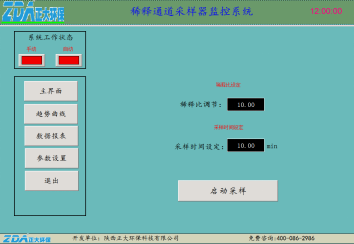

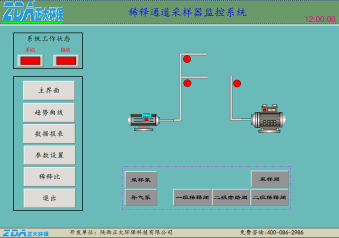

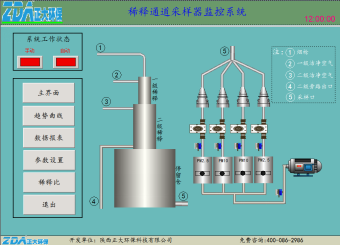

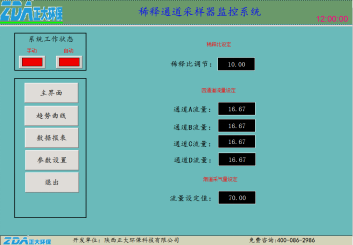

11) 配套ZDA-PDSI軟件系統，可設定流量、采樣時間、稀釋比，無需更換限流元件，實現至少24小時連續采樣。自動監控采樣過程，故障即時顯示，可單點測試，判斷故障點。實現全自動運行數據采集控制系統，一鍵啟動，數據自動記錄并完成采樣，自動記錄采樣過程數據（流量、溫度、濕度、壓力、時間等），生成采樣報告；

12) 全進口空氣泵，高負載大流量，配備變頻系統，減震降噪設計，高精度控制，運行穩定，噪音低，采樣泵抽氣能力：≥60L/min(阻力為20kPa)；

13) 全進口稀釋空氣過濾系統，過濾效率高，運行穩定，維護方便；

14) 耐高溫采樣探頭（可達400攝氏度），自帶加熱可調溫控模塊，溫度傳感器范圍：0~500℃，可大于500℃，分辨率：0.1℃；

15) 標配不同規格采樣嘴，滿足各種現場環境的等速采樣要求；

16) 觸摸屏操作，自動生成采樣報告，方便采樣數據設置、存儲、導出、打印，可自動進行體積流量及標準流量計算轉換，人機界面動態顯示采樣過程；

17) 采樣過程全自動監控，故障即時顯示，可實現單點測試，判斷故障點；

18) 標配以太網通訊接口、USB數據接口支持數據下載、遠程故障診斷、遠程系統升級；
